AC / DC TİP ŞARJ ÜNİTESİ

Online Alışveriş sitesi için tıklayınız..

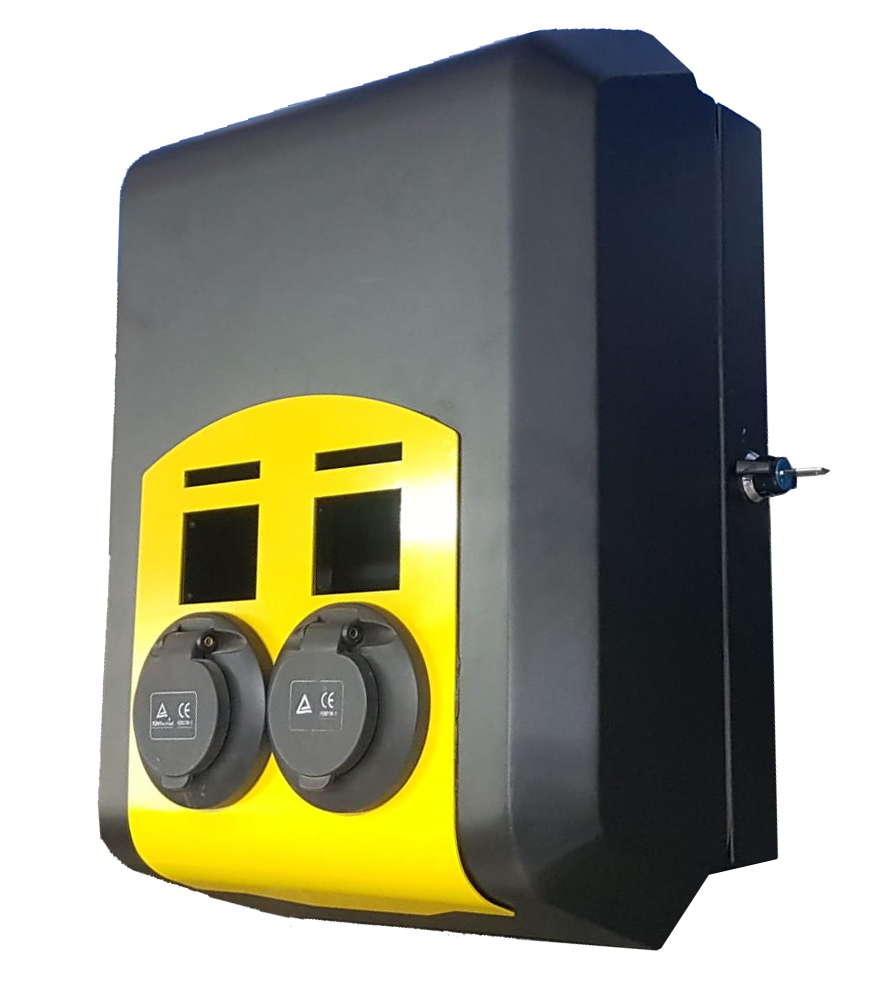

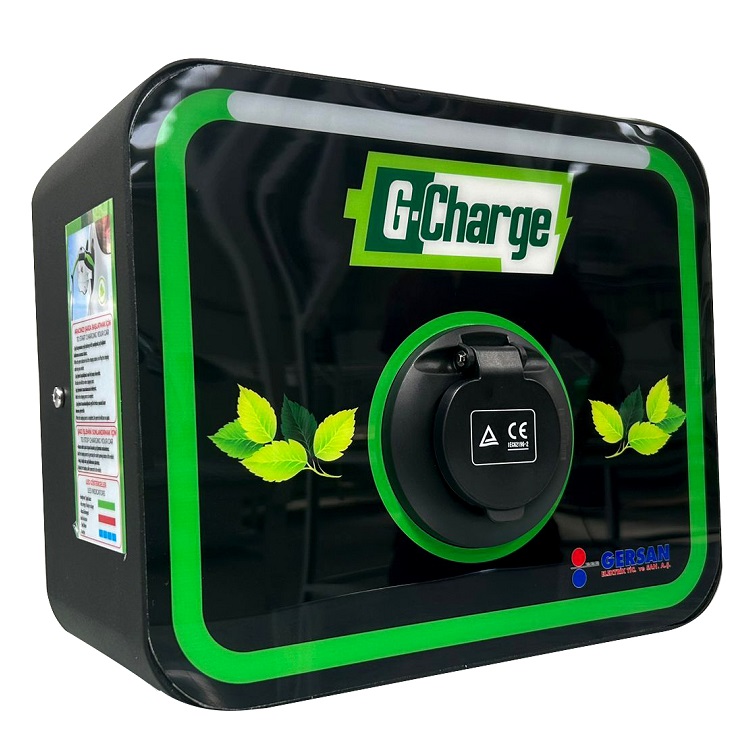

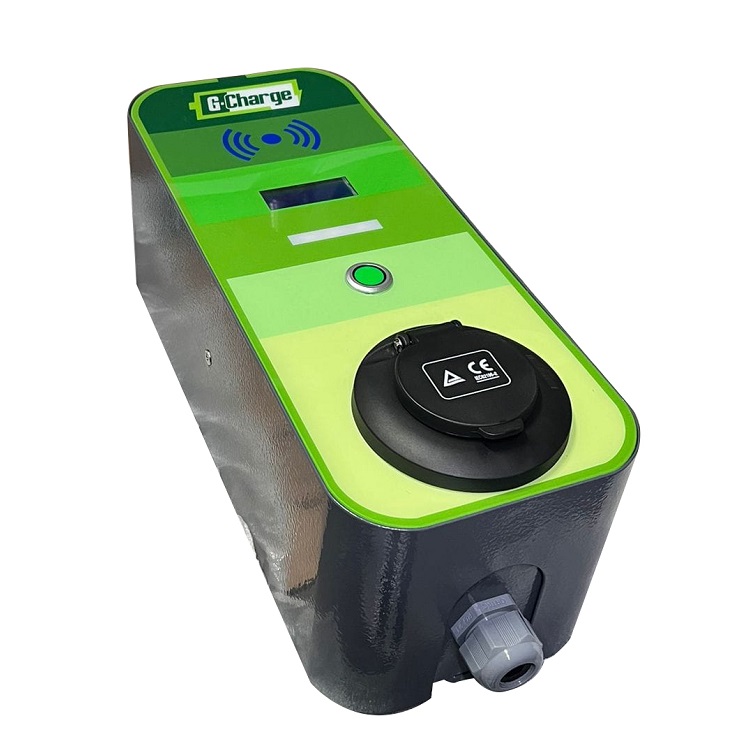

Normal tip (ödeme sistemsiz) AC şarj ünitesi; tek fazlı(1P) 16A (3,7kW) seviyesinden üç fazlı(3P) 63A(44kW) seviyesine kadar şarj akımlarına sahip olup, aracın kapasitesine göre değişim gösteren sürelerde şarj edebilmektedir. Ünite, temel gereksinimler olarak tüm araçlara uyumlu standart özellik ve korumaları içermektedir.

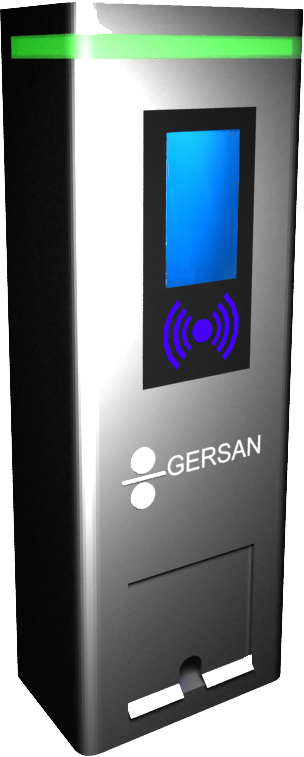

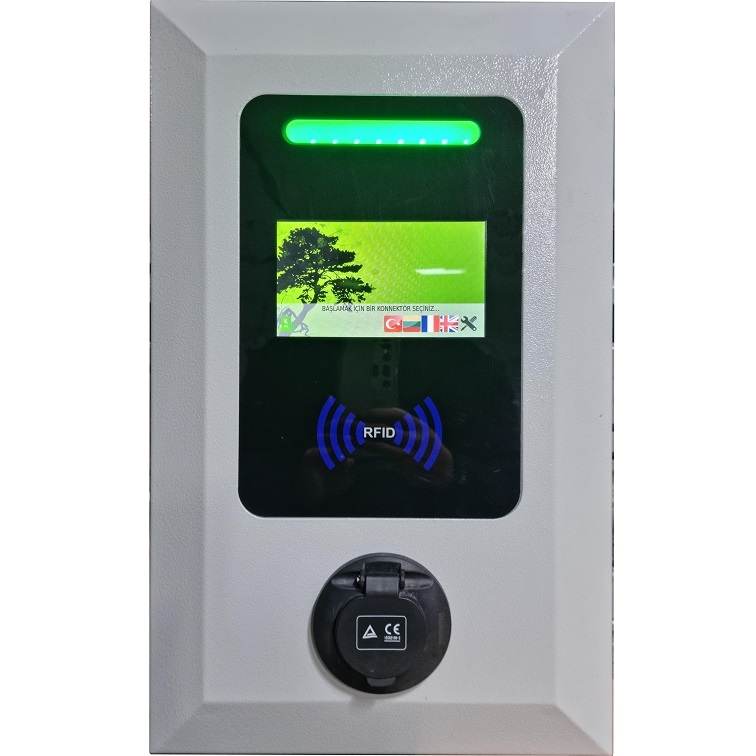

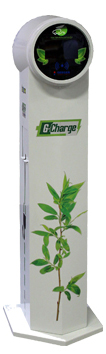

Akıllı tip (ödeme sistemli) AC şarj ünitesi; kWh enerji ölçer, RFID kart okuyucu, 7" dokunmatik ekran, haberleşme, dahili yazılım gibi fonksiyonlar içermektedir. Dokunmatik ekran, dahili yazılım ile kullanıcıyı yönlendiren görsel animasyonlar içermektedir.

Üniteler;

IEC 62196 standartlarında 1 adet Mod-3 Tip-2 şarj prizine sahiptir. Opsiyonel olarak aynı anda 4 aracın şarj edebilmesi için 4 taneye kadar priz konulabilmektedir. Priz olarak Mod-1/2 CEE veya “Schuko” priz de kullanılabilmektedir.

Opsiyonel olarak prizin bulunduğu bölme, manyetik kilit mekanizmasına sahip kayar kapak ile gizlenebilmektedir.

Şarj ara kablosundaki fiş, ünite üzerindeki prize takılarak şarj işlemi gerçekleştirilmektedir. Şarj fişi, içerisinde araç ile ünite arasındaki iletişimin kurulması için özel bir yapıya sahiptir. Bu iletişim, şarj fişinin doğru takılıp takılmadığı ve kablonun şarj akımı kapasitesi bilgilerini içerir.

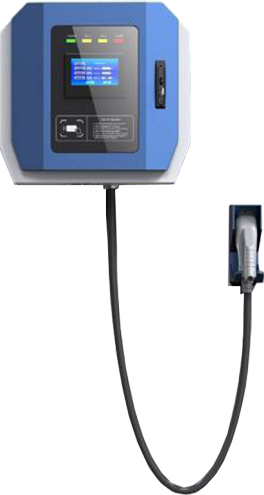

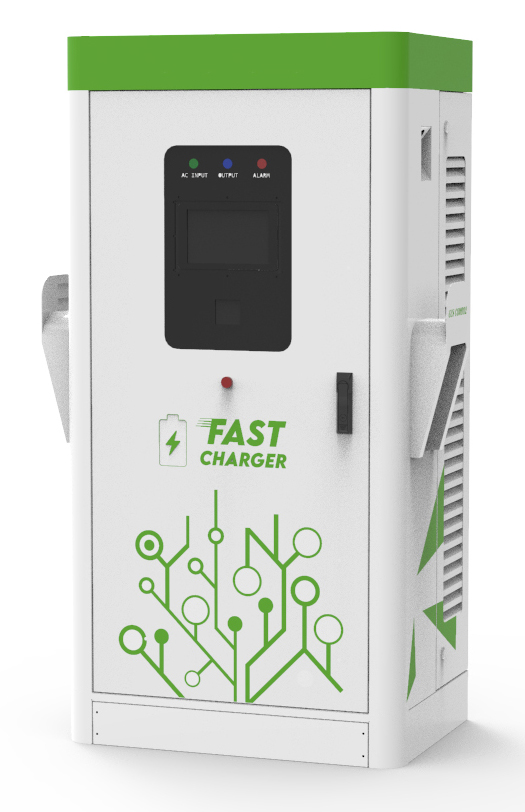

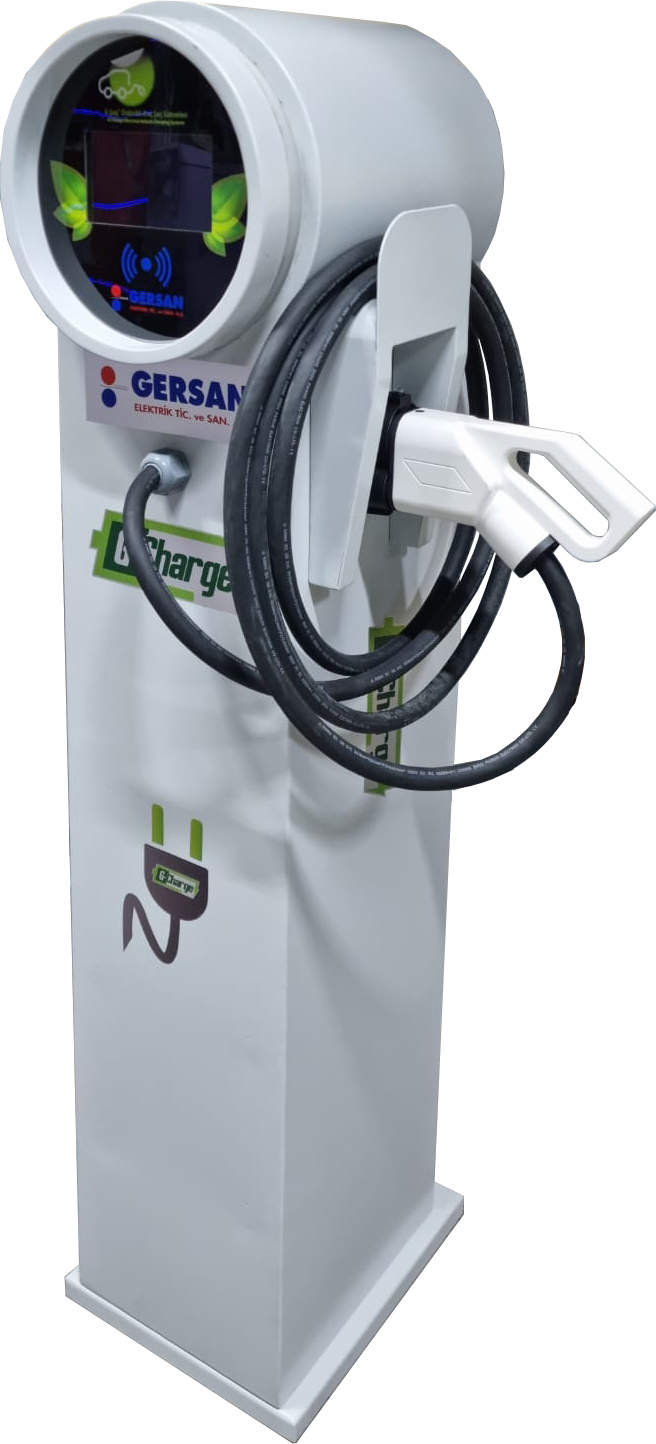

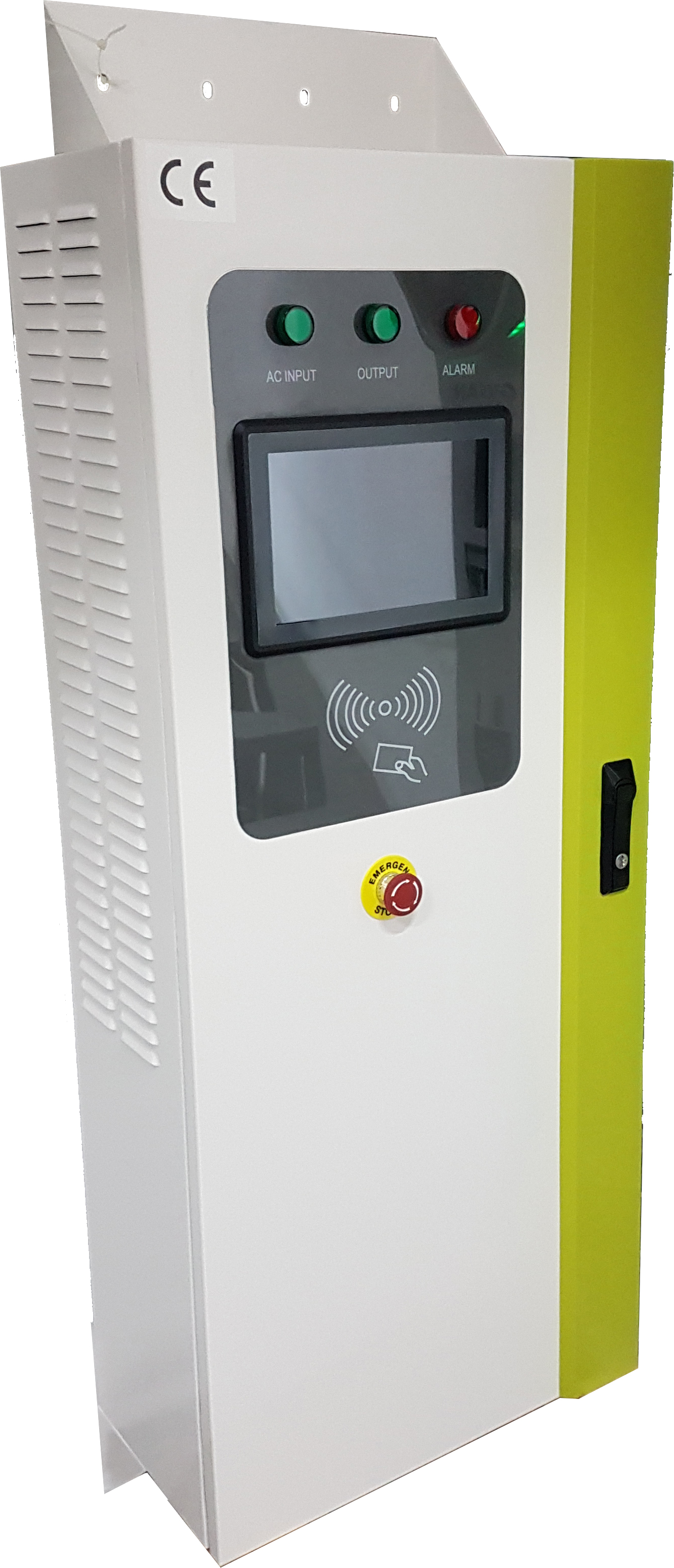

DC (Hızlı) şarj ünitesi; 20kW seviyesinden 480kW ve daha fazlası güç seviyesine kadar şarj gücüne sahip olup, aracın kapasitesine göre değişim gösteren sürelerde şarj edebilmektedir.

Üniteler;

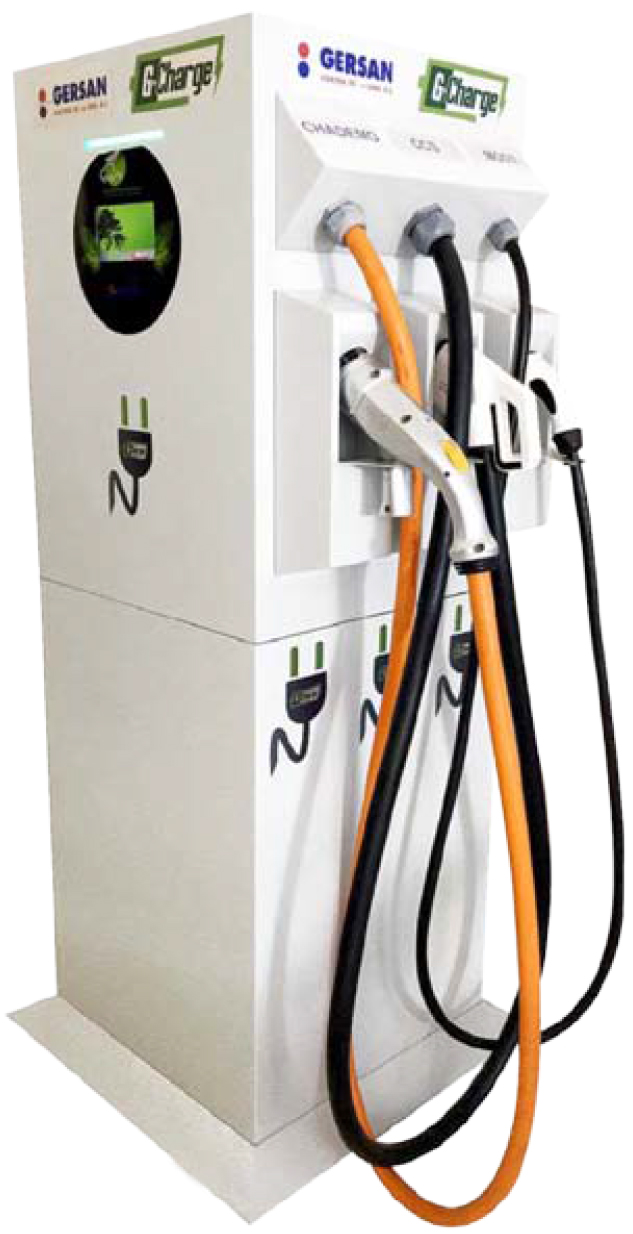

IEC 62196 standartlarında 1 adet Mod-4 Tip-2 CCS şarj fişine sahiptir. Opsiyonel olarak aynı anda 4 aracın şarj edebilmesi için 4 taneye kadar fiş konulabilmektedir. Fiş olarak Mod-4 Chademo veya Mod-3 Tip-2 Fiş/Priz de kullanılabilmektedir.

Şarj fişi, ünite üzerindeki prize takılarak şarj işlemi gerçekleştirilmektedir. Şarj fişi, içerisinde araç ile ünite arasındaki iletişimin kurulması için özel bir yapıya sahiptir. Bu iletişim, şarj fişinin doğru takılıp takılmadığı ve aracın şarj akımı bilgilerini içerir.

Ünitede gerçekleştirilen tüm elektrik ve elektro-mekanik fonksiyonlar GERSAN Elektrik bünyesinde geliştirilmiş bir elektronik/yazılım kontrol sistemi ile kontrol edilmektedir.

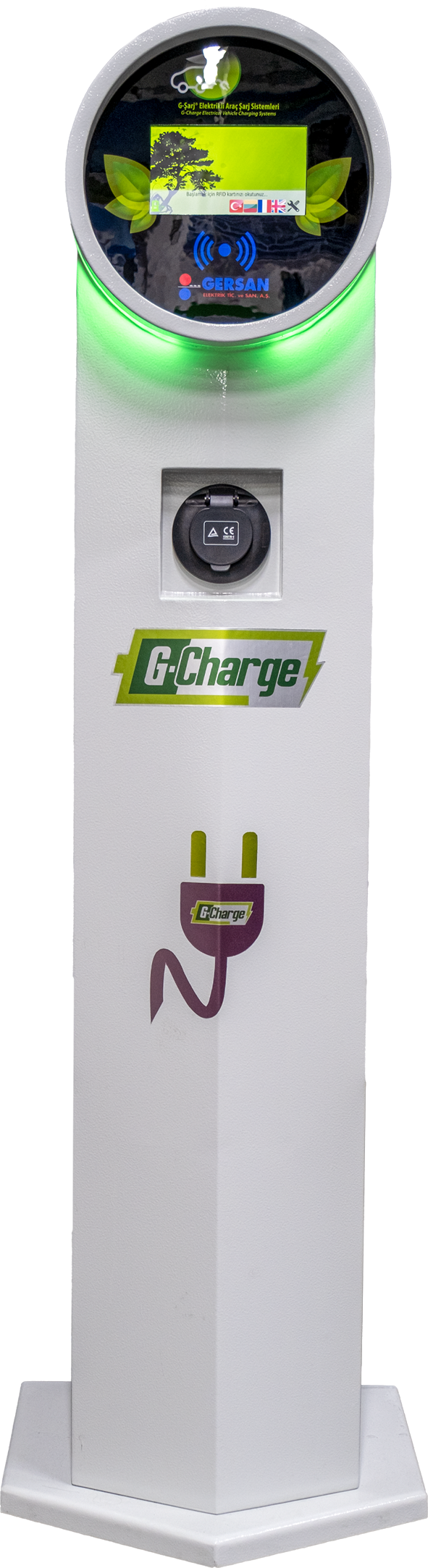

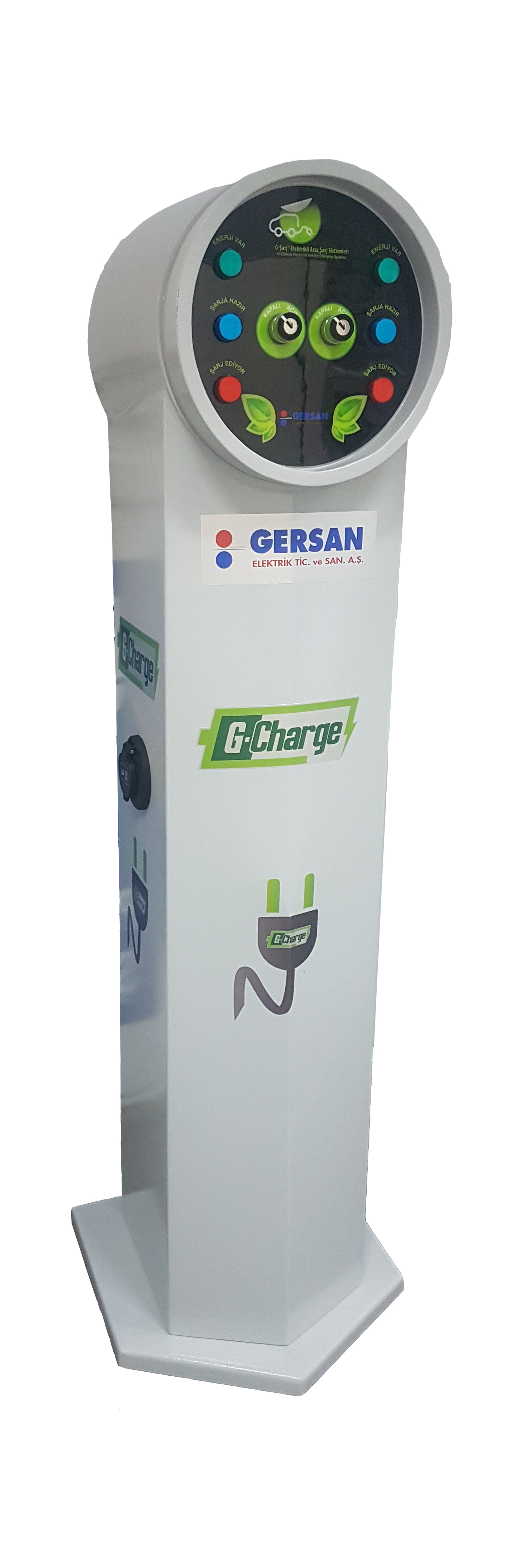

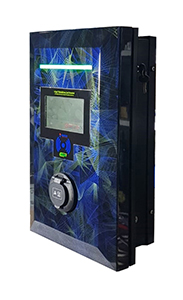

Üniteler duvar tip veya dikili tip modellere sahiptir. Dış ortamlarda kullanıma uygun olup IP55 standartlarında çelik gövdeye sahiptir.



Üretimlerimiz 2 yıl garantilidir ve ürün sorumluluk sigortasına sahiptir.
